화학 플랜트의 열교환기를 설계할 때 자주 등장하는 질문이 있습니다. 바로 향류(counter-current flow)로 할 것인가, 병류(co-current flow)로 할 것인가입니다.
열교환기의 열전달 효율만 생각하면 일반적으로 향류가 유리합니다. 두 유체가 서로 반대 방향으로 흐르기 때문에 열교환기 전체에서 비교적 유리한 온도차를 유지할 수 있기 때문입니다.
하지만 실제 화학 플랜트에서는 이론적으로 가장 효율적인 방법이 항상 가장 좋은 방법이라고 할 수는 없습니다. 특히 배치식 화학 플랜트에서는 기존 설비의 개조, 정기보수 기간, 공사 범위, 운전 조건 등을 함께 고려해야 하기 때문에, 이상적인 유동 방향을 구현하기 위해 지나치게 큰 공사를 하는 것이 오히려 비효율적일 수도 있습니다.
따라서 중요한 것은 단순히 **“향류가 좋고 병류는 나쁘다”**라고 기억하는 것이 아니라, 왜 향류가 유리한지, 병류로 변경하면 무엇이 달라지는지, 그리고 실제 플랜트에서 어느 정도까지 차이를 허용할 수 있는지를 이해하는 것입니다.
이 글에서는 특히 배치식 화학 플랜트를 중심으로 열교환기의 향류와 병류를 어떻게 바라보면 좋은지 실무적인 관점에서 정리해 보겠습니다.
1. 열교환기의 향류와 병류
먼저 향류와 병류의 기본적인 차이부터 살펴보겠습니다.

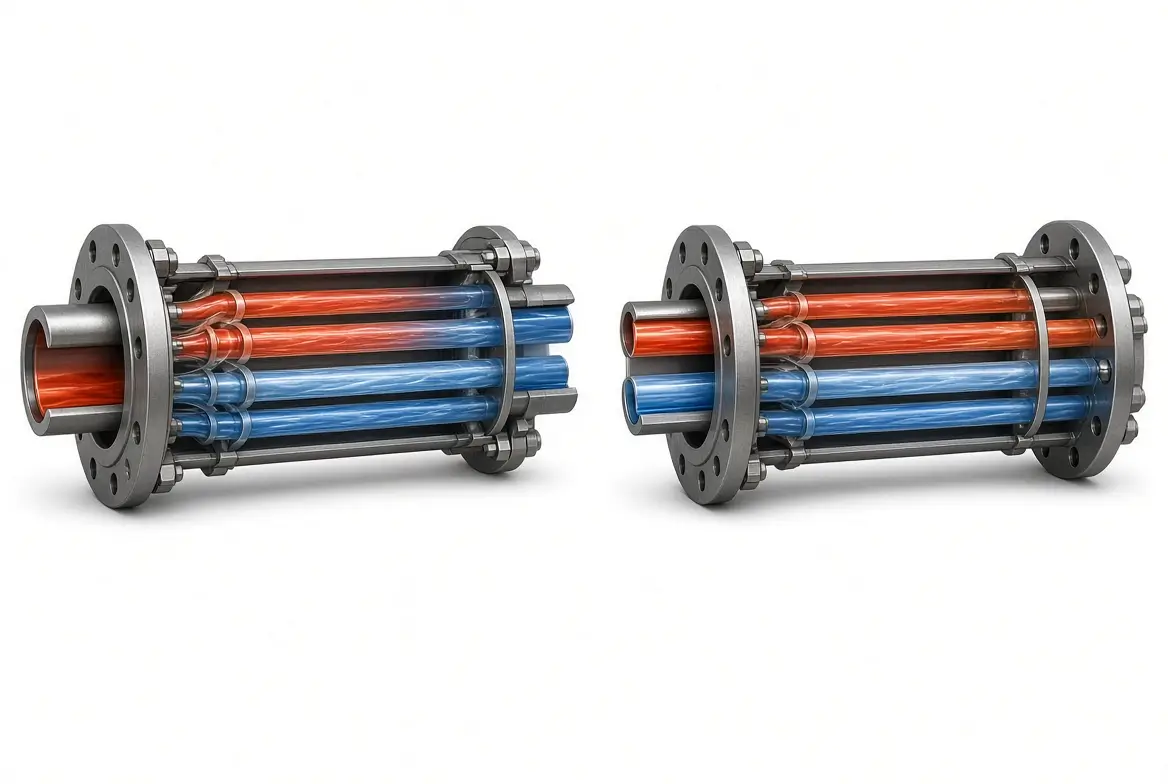

열교환기에서는 서로 다른 두 유체가 흐르면서 열을 교환하며, 향류와 병류의 가장 기본적인 차이는 두 유체의 흐르는 방향입니다.
향류에서는 두 유체가 서로 반대 방향으로 흐릅니다.
반대로 병류에서는 두 유체가 같은 방향으로 흐릅니다.
이 차이는 열교환기 내부의 온도 분포에 영향을 줍니다.
뜨거운 유체와 차가운 유체가 열교환을 할 경우, 열교환기 내부를 따라 두 유체 사이의 온도차가 변화하는데, 향류에서는 열교환기 전체에 걸쳐 비교적 유리한 온도차를 확보할 수 있습니다.
반면 병류에서는 입구 부분에서 온도차가 크지만, 출구로 갈수록 두 유체의 온도가 가까워지면서 온도차가 작아지는 특징이 있습니다.
따라서 일반적인 열교환기 설계에서는 향류가 열전달 측면에서 유리한 방식으로 취급됩니다.
2. 배치식 화학 플랜트에서는 향류가 많은 이유
향류와 병류 중 어느 쪽이 좋은가를 묻는다면, 배치식 화학 플랜트에서는 기본적으로 향류를 선호하는 경우가 많습니다.
그 이유 중 하나는 열교환기 내부에서 증발이나 응축과 같은 상변화가 발생하거나, 온도에 따라 밀도와 점도 등의 물성이 크게 변하는 경우가 있기 때문입니다.
배치식 화학 플랜트에서는 비교적 낮은温度条件で使用する設備も多いですが、少しの温度変化によって相変化が起こったり、流体の物性が変化したりすることがあります.
또한 설비 측면에서도 국부적으로 큰 온도차가 발생하면 열적 부하가 특정 부분에 집중될 가능성이 있습니다.
특히 라이닝 설비에서는 이러한 문제가 더욱 중요합니다.
라이닝 설비는 큰 온도차에 의해 설비가 손상될 가능성이 있기 때문에, 국부적인 온도차를 크게 만들지 않는 것이 중요합니다.
이런 관점에서도 향류는 비교적 안정적인 설계가 가능합니다.
예를 들어 콘덴서로 사용하는 열교환기에서는 증기가 응축되는 구간과 응축된 액체를 추가로 냉각하는 구간이 존재할 수 있습니다.
이때 단순히 냉각 구간을 길게 만든다고 해서 항상 효과적인 것은 아닙니다.
병류로 구성하면 입구에서 온도차가 크게 발생하기 때문에 응축부의 비율이 상대적으로 달라지고, 냉각부가 길어지는 형태가 될 수도 있습니다.
그렇다면 병류로 만들어 열전달 면적을 줄이는 것이 더 좋은 방법처럼 보일 수도 있습니다.
그러나 배치식 화학 플랜트에서는 다양한 조건에 대응할 수 있는 범용성과 안정성도 중요합니다.
따라서 열전달 면적을 조금 줄이기 위해 특수한 유동 방식을 선택하는 것보다는, 다소 여유가 있더라도 일반적인 설계를 적용하는 것이 더 안전한 경우가 많습니다.
화학 플랜트에서는 항상 새로운 설계에 도전하기보다는, 오랜 기간 검증된 방식을 선택하는 경우가 많은데, 이것은 단순히 보수적인 문화 때문만은 아닙니다.
설비의 고장 가능성과 운전 리스크까지 고려하면, 이론적으로 최적의 설계보다 예측하기 쉬운 설계가 더 가치 있는 경우가 있기 때문입니다.
3. 그렇다면 병류는 잘못된 설계일까?
그렇다면 병류는 절대로 사용해서는 안 되는 것일까요?
그렇지는 않습니다.
특히 기존 플랜트를 개조하거나 긴급하게 배관을 변경해야 하는 상황에서는 병류를 선택해야 하는 경우도 있습니다.
예를 들어 정기보수 기간이 짧거나 생산 중단 시간을 최소화해야 하는 상황에서는, 향류를 구현하기 위해 배관을 크게 변경하는 것보다 현재 배관을 최대한 활용하면서 최소한의 개조를 하는 것이 현실적으로 더 좋은 선택일 수 있습니다.
이런 상황에서 흔히 나타나는 극단적인 사고방식이 두 가지 있습니다.
하나는 다음과 같은 생각입니다.
“기존 설계가 이렇게 되어 있는 데에는 이유가 있으니 유동 방향을 바꾸면 안 된다.”
반대쪽에는 다음과 같은 생각도 있습니다.
“잘 모르겠지만 현장에서 필요한 방향으로 그냥 변경하면 된다.”
사실 둘 다 좋은 접근이라고 하기는 어렵습니다.
실제 플랜트에서는 그 중간에 있는 판단이 필요한 경우가 많습니다.
예를 들어 다음과 같은 조건이라면 병류로 변경하더라도 실제 운전에는 큰 문제가 없을 가능성이 있습니다.
첫째, 기존 열교환기에 충분한 열전달 면적의 여유가 있어서 열전달 성능이 일부 감소하더라도 필요한 성능을 확보할 수 있는 경우입니다.
둘째, 공정에서 요구하는 출구 온도에 일정한 허용 범위가 있어서 열교환 성능이 조금 낮아져도 실제 생산에 문제가 없는 경우입니다.
셋째, 설계 당시의 조건과 현재 실제 운전 조건 사이에 차이가 있고, 실제 운전에서는 이미 충분한 여유가 확인된 경우입니다.
예를 들어 여름철 냉각수 온도가 설계 당시보다 높아졌음에도 불구하고 실제 플랜트가 정상적으로 운전되고 있다면, 설계 계산만 보고 판단하는 것과 실제 운전 데이터를 함께 보고 판단하는 것에는 차이가 있을 수 있습니다.
열교환기 설계나 보전 업무를 처음 경험하는 사람이라면 이런 변경이 상당히 위험하게 느껴질 수 있습니다.
하지만 오랫동안 해당 설비를 운전해 본 사람이라면 실제 설비에 어느 정도의 여유가 있는지 경험적으로 알고 있을 수도 있습니다.
물론 이것이 계산이나 설계 기준을 무시해도 된다는 의미는 아닙니다.
오히려 중요한 것은 설계상의 지식과 실제 운전 경험을 함께 사용하는 것입니다.
4. 플랜트 개조에서 중요한 것은 ‘최적’과 ‘필수’를 구분하는 것
예기치 않은 트러블이나 긴급한 개조로 인해 병류를 선택해야 하는 상황이 발생했다고 가정해 보겠습니다.
이때 단순히 “향류가 더 좋으니까 병류는 안 된다”고 결론을 내리는 것보다는, 유동 방향을 변경했을 때 실제로 무엇이 달라지는지를 확인하는 것이 중요합니다.
예를 들어 열전달 성능이 얼마나 감소하는지, 목표 온도까지 도달할 수 있는지, 열교환 면적에 충분한 여유가 있는지, 국부적인 온도차가 지나치게 커지지는 않는지, 라이닝 설비와 같은 온도 제한이 있는 설비에 문제가 없는지, 그리고 여름철처럼 가장 불리한 운전 조건에서도 문제가 없는지를 확인해야 합니다.
특히 플랜트 보전 업무에서는 원래 설계가 무엇이었는가와 현재 설비가 실제로 어떻게 운전되고 있는가를 함께 보는 것이 중요합니다.
이론적으로 더 좋은 설계와 반드시 지켜야 하는 설계 조건은 항상 같은 것은 아니기 때문입니다.
정리
열교환기의 향류는 일반적으로 열전달 측면에서 유리하며, 배치식 화학 플랜트에서도 안정적인 온도 분포와 설비 보호라는 측면에서 선호되는 경우가 많습니다.
특히 증발이나 응축과 같은 상변화가 발생하거나, 라이닝 설비처럼 온도차에 민감한 설비를 사용하는 경우에는 향류의 장점이 더욱 중요해질 수 있습니다.
그렇다고 해서 병류가 무조건 잘못된 것은 아닙니다.
기존 열교환기에 충분한 열전달 면적의 여유가 있고, 목표 온도에 허용 범위가 있으며, 실제 운전 조건에서 충분한 성능이 확인된다면 병류로 변경해도 실질적인 문제가 발생하지 않을 수 있습니다.
따라서 플랜트 엔지니어에게 중요한 것은 “향류가 좋다”라는 지식을 암기하는 것에서 끝나지 않습니다.
왜 향류가 좋은지 이해하고, 실제 플랜트에서 어느 정도의 성능 저하를 허용할 수 있는지 판단하는 것이 더 중요합니다.
특히 기존 플랜트를 개조할 때는 이론적으로 가장 좋은 방법을 무조건 선택하기보다는 “더 좋은 방법(better)”과 “반드시 필요한 방법(must)”을 구분하는 능력이 중요합니다.
화학 플랜트에서는 이론적인 최적해보다 안정적으로 운전할 수 있고 예측 가능한 해법이 더 가치 있는 경우가 많습니다.
