涡流管（Vortex Tube）是一种非常有意思的设备，它不需要制冷机，仅利用压缩空气就可以产生冷空气，因此在化工厂中也存在一定的应用可能性。
我曾经考虑过是否能够将这种技术应用到化工厂的实际作业环境中，而这类技术在一个新的环境中首次应用时，往往不能只看设备本身的性能，还必须结合现场的公用工程、设备安装方式以及作业人员的实际操作情况进行综合判断。
例如，在化工厂中，为了防止作业人员接触化学物质，有时需要穿着空气供应式防护服（Air-Line Suit）进行作业，而在夏季高温环境下，这类防护服虽然能够提高化学品暴露防护能力，却也可能进一步增加作业人员的热应激风险，因此，如果能够利用原本就存在的压缩空气来产生冷风，那么涡流管就可能成为改善作业环境的一种方案。
但是，真正考虑在化工厂中使用涡流管时，问题并不只是“能不能产生冷风”，而是还需要考虑压缩空气流量下降、整个压缩空气系统受到的影响、设备固定方式、高温热风造成的危险，以及作业人员实际使用时的安全性。
改善作业环境

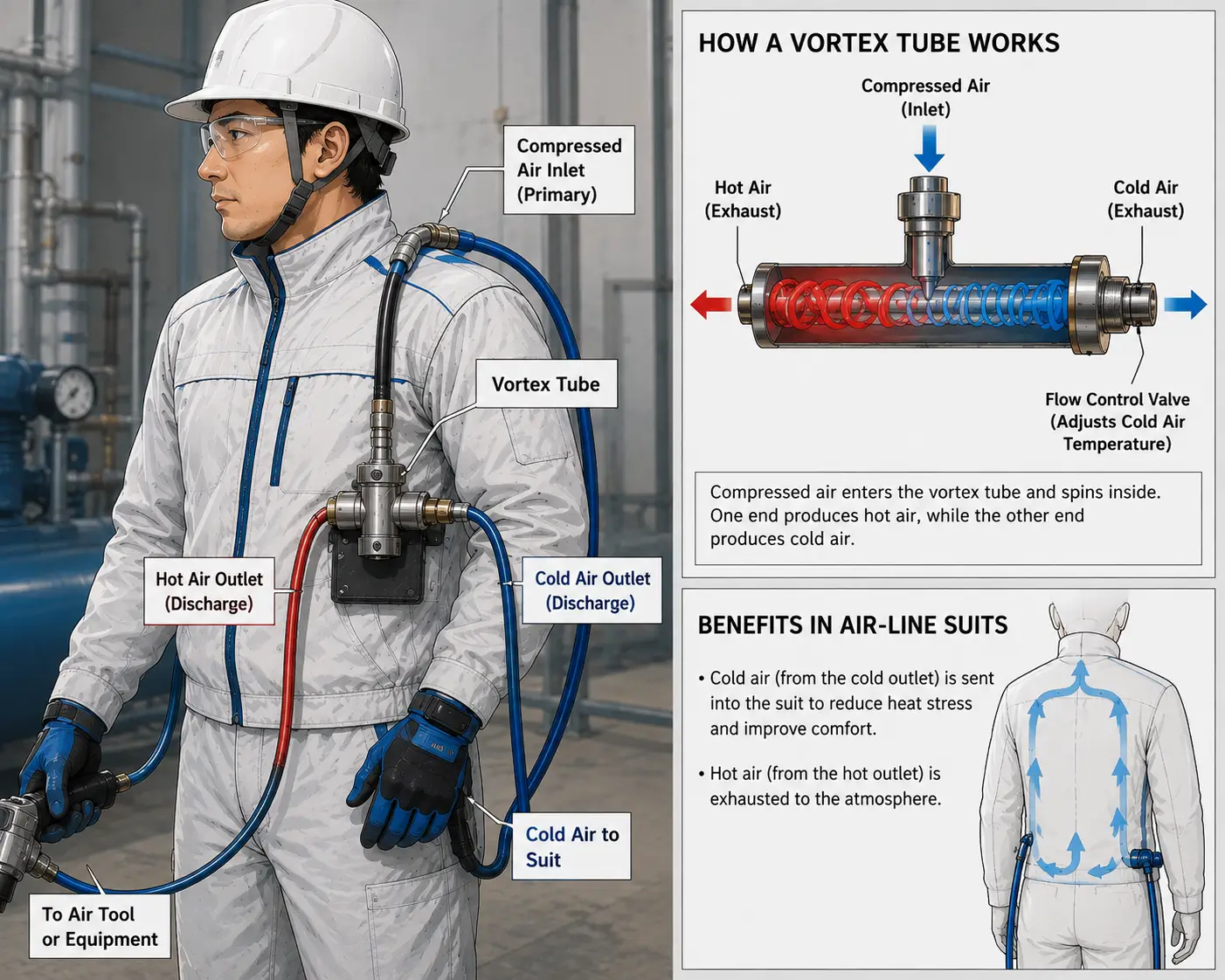

涡流管是一种将压缩空气分离成冷风和热风的设备。
如果要从物理学角度彻底理解其工作原理，实际上会涉及比较复杂的流体和热力学问题，不过，如果只是从工程应用的角度出发，并不一定需要完全理解所有理论，只要掌握其基本特性以及实际运行条件即可。
涡流管最大的特点之一，是可以不使用电力，仅利用压缩空气产生冷风。
这一点对于夏季高温环境下的化工厂作业来说具有一定吸引力，因为在高温环境中，如果能够降低作业人员周围的空气温度，就有可能改善作业环境并降低热应激风险。
化工厂中有时会因为化学品暴露防护的需要，让作业人员穿着空气供应式防护服进行作业，而这种作业并不一定发生在有墙体围护和空调系统的室内环境中，也可能发生在室外或没有空调的区域，因此夏季的高温问题会更加明显。
空气供应式防护服需要向服装内部持续供应空气，因此现场本身就需要压缩空气。
然而，压缩空气经过压缩机、储气系统以及工厂配管输送之后，其温度可能高于周围环境，如果直接将这样的空气送入防护服内部，作业人员未必能够获得足够的冷却效果。
当然，也可以考虑采用制冷机或换热器对压缩空气进行冷却，但是如果为了一个作业点专门增加制冷设备，那么设备投资、安装空间以及维护成本都可能增加，因此，从这个角度来看，利用现有压缩空气产生冷风的涡流管确实是一个值得考虑的方案。
不过，真正进入工程设计阶段以后，还会出现一些容易被忽略的问题。
可使用的空气流量会下降
使用涡流管时，首先需要注意的是，可以实际用于冷却的空气流量并不会等于入口压缩空气的全部流量。
这是因为涡流管的工作方式本身就是将进入设备的压缩空气分成冷风和热风，因此，进入涡流管的空气只有其中一部分能够作为冷风使用。
例如，如果只是为了建立一个非常粗略的概念，可以假设冷风和热风的比例大约为1:1，那么入口空气中大约只有一半可以作为冷风使用，不过实际比例会根据涡流管的型号、入口压力、流量以及运行条件而发生变化，因此不能简单地把1:1直接作为设计条件。
真正重要的是要理解，增加涡流管并不是在完全不改变原有空气流量的情况下，仅仅额外获得冷却效果。
如果没有提前确认压缩空气系统的能力，那么安装涡流管之后，空气供应式防护服实际得到的空气流量可能低于预期。
而对于空气供应式防护服来说，空气流量不足并不只是“穿起来比较热”这样的问题，因为根据具体防护服的设计和使用目的，供应空气不足可能会影响其原本的防护功能，从而形成更严重的安全风险。
除此之外，如果为了保证防护服的空气供应量而增加压缩空气消耗量，那么同一压缩空气系统上的其他用户也可能受到影响。
例如，化工厂中经常存在使用同一压缩空气系统的自动控制阀、气动执行机构以及各种仪表设备，因此，当整个系统的压力或流量余量不足时，新增的涡流管负荷可能进一步影响这些设备的正常运行。
因此，涡流管不能仅仅作为一个独立设备进行评价，而应该与整个工厂的压缩空气系统一起考虑。
特别是在化工厂中，压缩空气属于典型的公用工程系统，而且一个系统往往连接很多不同的使用点，所以实际负荷、峰值需求以及剩余能力并不总是容易掌握。
正因为如此，不能简单地认为“工厂有压缩空气，所以就可以使用涡流管”，而应该首先确认整个系统是否真正具有足够的余量。
固定方式并不容易
除了空气流量之外，另一个容易被忽略的问题是涡流管的固定方式。
涡流管通常体积较小、重量较轻，因此，从使用冷风和操作调节的角度来看，很容易产生一种想法，那就是把涡流管直接安装在空气供应式防护服附近，让冷风尽可能短距离地进入防护服，同时也方便作业人员调整运行条件。
然而，空气供应式防护服本身通常比较大，而且穿戴之后会对作业人员的视野和动作造成一定影响。
因此，作业人员在真正进行作业时，未必能够随时确认涡流管是否仍然牢固地固定在正确的位置，也很难持续观察连接软管以及接头是否处于正常状态。
如果涡流管在作业过程中发生脱落，或者连接部位受到拉扯而损坏，那么空气供应式防护服可能无法继续保持正常的空气供应。
尤其是在存在化学品暴露风险的作业环境中，如果空气供应突然发生异常，作业人员可能会产生恐慌，而这种心理和操作上的混乱又可能进一步导致事故。
因此，这里的问题并不仅仅是“有没有把涡流管固定牢”，而是应该进一步确认，作业人员真正穿着防护服、移动身体并进行作业时，涡流管及其连接部位是否仍然能够保持安全状态。
从这个角度来看，我个人对于将涡流管直接安装在空气供应式防护服上的方案会比较谨慎。
这里需要区分两个问题，即涡流管本身是否可靠，与“涡流管＋防护服＋作业人员”组成的整个系统是否可靠。
即使涡流管本身是一种性能可靠的设备，也不意味着它与空气供应式防护服组合以后，在实际化工厂作业环境中就一定安全。
高温热风同样存在危险
使用涡流管时，还有一个很容易只关注冷风而忽略的问题，那就是热风侧的空气。
涡流管并不是只产生冷空气，而是将压缩空气分成冷风和热风，因此在考虑其应用时，必须同时考虑热风出口的温度以及排放方向。
由于涡流管的热风侧可能产生明显高于入口空气的高温空气，因此，如果作业人员直接接触热风，就可能产生烫伤风险。
与此同时，如果涡流管直接安装在空气供应式防护服上，那么热风出口的位置也必须特别注意，因为如果高温空气持续吹向防护服材料，就可能导致材料受到热损伤，甚至在极端情况下影响防护服的正常使用。
而且，作业人员穿着防护服以后，通常无法像普通设备操作人员一样随时观察身体周围的所有设备，因此也很难持续确认涡流管热风出口是否处于正常位置。
这样一来，原本为了改善作业环境而安装的设备，反而可能增加作业人员的负担，甚至产生新的危险因素。
这也是化工厂在引入新技术时经常遇到的问题之一，即设备本身的性能良好，并不意味着把它安装到实际生产现场以后，整个系统就一定良好。
总结
涡流管能够利用压缩空气产生冷风，因此对于需要在高温环境中穿着空气供应式防护服进行作业的化工厂来说，它确实是一种值得关注的技术。
尤其是空气供应式防护服本来就需要压缩空气，因此如果能够直接利用现有的压缩空气系统产生冷风，就有可能避免为了一个作业点额外建设大型制冷设备，从而在设备投资和安装规模方面获得一定优势。
但是，真正进行工程应用时，不能只关注冷风温度，而应该同时确认冷风实际流量是否满足要求，以及新增的压缩空气消耗是否会影响工厂其他设备。
与此同时，还需要确认涡流管的固定方式是否能够适应作业人员实际的移动和操作，并且要检查热风出口是否会造成烫伤风险或防护服材料损伤。
此外，更重要的是应该站在作业人员的角度重新审视整个系统，因为设备在设计图纸上能够正常运行，并不代表作业人员穿着防护服以后，在狭小、炎热、视野受限甚至存在化学品暴露风险的现场环境中，也能够同样安全地使用。
我个人认为，在化工厂中研究和尝试新的技术是一件很有意思的事情，因为很多原本用于其他行业的设备，都可能找到新的应用场景。
不过，化工厂设备应用中非常重要的一点就是，“技术上可以使用”和“现场能够安全使用”是两个完全不同的问题。
因此，如果考虑采用涡流管来冷却空气供应式防护服，那么真正应该评价的并不是“这个设备能不能产生冷风”，而是要进一步确认压缩空气系统、设备安装、热风排放、防护服性能以及作业人员实际操作条件是否能够作为一个完整系统安全地成立。
这也是在化工厂引入新技术时，比单纯比较设备性能更加重要的工程思维。
