화학 플랜트는 크게 회분식(Batch) 플랜트와 연속식(Continuous) 플랜트로 나눌 수 있습니다.
두 방식 모두 화학제품을 생산하지만, 설비 구성, 운전 방식, 유지보수 철학은 상당히 다릅니다.
저는 20년 이상 화학회사에서 회분식 플랜트만 담당해 왔습니다. 저에게는 회분식이 익숙하지만, 많은 엔지니어에게는 오히려 연속식 플랜트가 더 일반적입니다.
한 가지 방식만 경험한 엔지니어라면 다른 생산 방식을 이해하기 어려울 수 있습니다. 그러나 두 방식을 비교해 보면 화학 플랜트의 설계 철학과 운영 방식을 훨씬 쉽게 이해할 수 있습니다.
이번 글에서는 설비, 운전, 유지보수라는 세 가지 관점에서 회분식 플랜트와 연속식 플랜트의 차이점을 살펴보겠습니다.

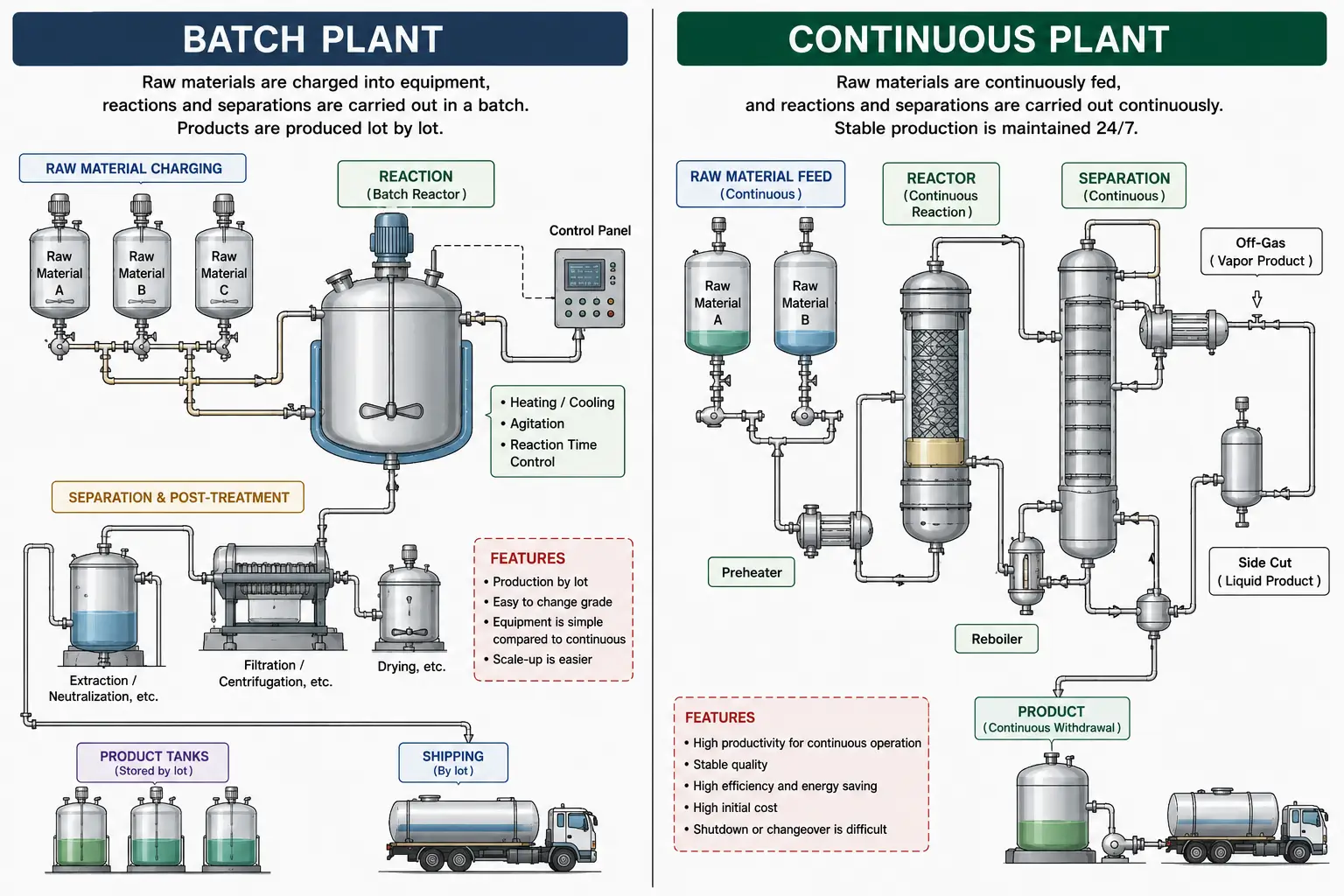

회분식과 연속식 플랜트 비교
대표적인 차이점을 표로 정리하면 다음과 같습니다.
| 연속식 플랜트 | 회분식 플랜트 |
|---|---|
| 소품종 대량생산 | 다품종 소량생산 |
| 굴곡이 많은 플랜트 구조 | 직육면체 형태의 건물 |
| 증류탑(Column) 중심 | 반응기(Reactor) 중심 |
| 스테인리스 설비가 많음 | 글래스 라이닝 반응기가 많음 |
| 정적 설비 비중이 높음 | 회전기계 비중이 높음 |
| 대부분 자동운전 | 수작업이 비교적 많음 |
| 샘플링 빈도가 낮음 | 거의 모든 배치마다 샘플링 |
| PID 제어 중심 | 시퀀스 제어 중심 |
| 작업 공간이 좁음 | 작업 공간이 넓음 |
| 가능한 한 정지하지 않음 | 필요 시 정지 가능 |
| 수년마다 대정비(Turnaround) | 매년 계획정비 실시 |
| 고온·고압 운전이 많음 | 상온·상압 운전이 많음 |
물론 모든 플랜트가 동일한 것은 아니지만, 일반적인 화학 플랜트에서는 이러한 경향을 볼 수 있습니다.
이제 설비, 운전, 유지보수의 차이를 자세히 살펴보겠습니다.
설비의 특징
가장 큰 차이는 핵심 설비입니다.
연속식 플랜트는 증류탑(Column), 흡수탑, 열교환기 등 대형 공정 설비가 중심이 됩니다. 따라서 외부에서 보면 높이가 다른 구조물이 많아 독특한 스카이라인을 형성합니다.
반면 회분식 플랜트는 반응기(Reactor) 가 핵심입니다.
여러 대의 반응기를 조합하여 다양한 제품을 생산하기 때문에 다품종 소량생산에 적합합니다.
또한 반응기는 대부분 건물 내부에 설치되므로 외부에서는 단순한 직육면체 건물처럼 보이는 경우가 많습니다.
재질 역시 차이가 있습니다.
연속식 플랜트는 스테인리스 설비가 일반적이지만, 회분식 플랜트는 부식성이 강한 화학물질을 취급하기 위해 글래스 라이닝(Glass-lined) 반응기를 많이 사용합니다.
기계 구성도 다릅니다.
연속식 플랜트는 컬럼과 압력용기 등 정적 설비(Static Equipment) 가 많고,
회분식 플랜트는 교반기(Agitator)를 사용하는 반응기가 많아 회전기계(Rotating Equipment) 의 비중이 높습니다.
운전의 특징
운전 방식 역시 큰 차이를 보입니다.
연속식 플랜트는 24시간 연속 운전을 목표로 하며 자동화 수준이 매우 높습니다.
반면 회분식 플랜트는 원료 투입, 제품 배출, 포장 등에서 작업자의 수작업이 많이 필요합니다.
품질관리 방식도 다릅니다.
회분식 플랜트에서는 배치마다 제품 품질을 확인해야 하므로 공정 중 샘플링이 매우 자주 이루어집니다.
제어 방식도 차이가 있습니다.
연속식 플랜트는 압력, 유량, 온도 등을 일정하게 유지하기 위해 PID 제어를 주로 사용합니다.
회분식 플랜트는 공정을 순차적으로 진행하는 시퀀스 제어(Sequence Control) 의 비중이 더 높습니다.
또한 작업자가 설비 내부에서 수행하는 작업이 많기 때문에 작업 공간도 상대적으로 넓게 설계됩니다.
유지보수의 특징
유지보수 철학은 두 생산 방식의 가장 큰 차이 중 하나입니다.
연속식 플랜트에서는 무엇보다 플랜트를 멈추지 않는 것이 중요합니다.
예기치 않은 정지는 생산 손실뿐 아니라 재기동 시간까지 포함하여 막대한 비용을 발생시킬 수 있습니다.
그래서 수년마다 계획된 대규모 Turnaround를 실시하여 주요 설비를 한 번에 정비하는 경우가 많습니다.
반면 회분식 플랜트는 생산을 중단하고 다시 시작하는 부담이 상대적으로 작습니다.
따라서 문제가 발생하면 설비를 정지하고 필요한 정비를 수행하기가 비교적 쉽습니다.
운전 조건도 다릅니다.
연속식 플랜트는 고온·고압 환경이 많아 설비에 가해지는 부담이 크므로 예방정비가 매우 중요합니다.
회분식 플랜트는 상온·상압 운전이 많지만, 글래스 라이닝 설비는 충격과 급격한 온도 변화에 약하기 때문에 별도의 유지관리 기술이 필요합니다.
즉, 회분식 플랜트가 유지보수가 더 쉽다는 의미는 아니며, 관리 방식이 다를 뿐입니다.
마무리
회분식 플랜트와 연속식 플랜트의 차이는 단순히 생산 방식에만 있는 것이 아닙니다.
설비 구성, 운전 철학, 제어 방식, 유지보수 전략까지 모두 다릅니다.
이러한 차이를 이해하면 자신이 경험하지 않은 플랜트도 쉽게 이해할 수 있으며, 설계와 운전, 유지보수 과정에서 더 넓은 시각을 가질 수 있습니다.
화학 플랜트 엔지니어라면 두 생산 방식을 모두 이해하는 것이 경쟁력이 될 것입니다.
